众览重工：建筑垃圾再生砂的“绿色风暴”

　　建筑垃圾再生砂“绿色风暴”前提

　　目前，用于配制建筑砂浆的主要原料砂的现状不容乐观。随着我国基本建设的发展，建筑用砂量不断增大，许多地区经过几十年的大量开采天然砂资源已接近枯竭，而对砂的无序和大量开采，破坏了自然景观和生态环境，也影响了河堤安全。另一方面，我国在城市化建设过程中产生了大量建筑垃圾。

　　建筑垃圾制砂创意构思

　　建筑垃圾制砂创意源自郑州众览重工机械有限公司（公众微信号：zhonglanzhonggong），众览认为，建筑垃圾里无非包含拆除旧建筑及建造新建筑时产生的废砖、废混凝土、废砂浆和建筑渣土等，这些废品的前身也是砂、标准、国标混凝土这样， 如果把这些东西返璞归真，加以利用，不就节省了不少。

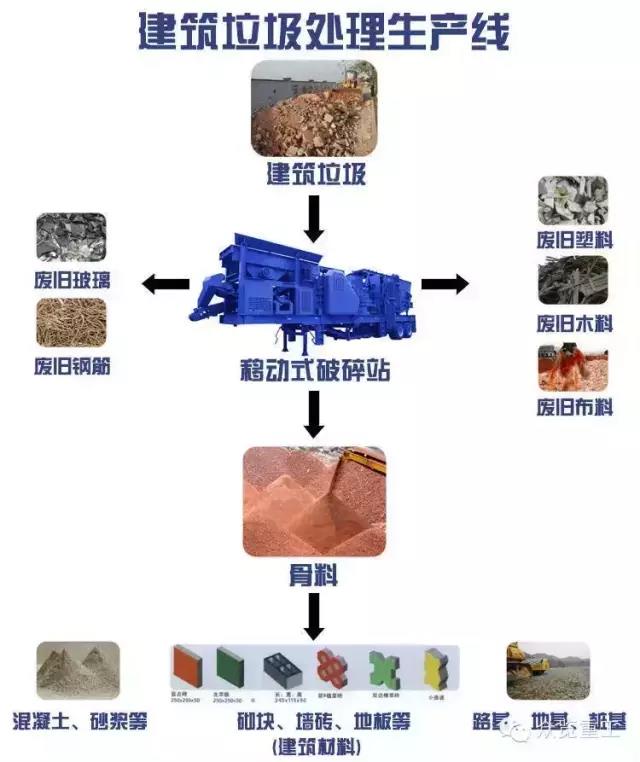

　　建筑垃圾怎样得到再生砂？

　　1、进料与粗破（颚式破碎机粗破）

　　2、分选系统

　　3、高压洗涤系统

　　4、二次，三次破碎系统

　　5、废水回收系统

　　6、粉尘净化系统

　　7、自动控制系统

　　从建筑垃圾里得到的再生砂效果怎么样？

　　1、再生砂取代率对砂浆工作性影响

　　在试验室条件下，按上述5种配合比配制M5.0和M7.5再生砂浆，通过控制其稠度观察用水量变化，然后通过分层度试验测定其保水性。研究再生砂不同取代率对砂浆用水量和保水率影响关系。

　　2、再生砂取代率对砂浆强度影响

　　在试验室条件下，按上述5种配合比配制M5.0和M7.5再生砂浆，测试砂浆7d和28d抗压强度。废混凝土再生砂制备再生砂浆的抗压强度随龄期的增长规律与普通砂浆相似。随着再生砂的掺量在0－100%范围内增加，砂浆强度均呈现先增加后降低的变化趋势，掺量30%时达到高。用建筑垃圾再生砂代替天然砂配制中低强度砂浆，在掺量30%以上强度会呈现小幅降低，但对其强度没有显著不利影响，28d抗压强度均可达到设计抗压强度要求。这可能是因为建筑垃圾再生砂中含有一定量的细粉料，掺入到天然砂中，填充了砂之间的空隙，优化了砂的级配，随着再生砂掺量的增加，这种优化作用越来越明显，在掺量为30%左右时达到了优级配，细颗粒的填充也使砂浆达到了大密实状态，因而强度高。当掺量进一步提高，粗细颗粒的比例发生变化由骨架密实结构向悬浮密实结构变化，骨架作用被削弱，从而强度降低。

　　从试验结果分析可知，再生砂备的砂浆28d强度增长值较高于天然砂，这主要因为再生砂中有部分未水化的水泥颗粒，具有一定的活性，对砂浆后期强度有一定提升，废混凝土再生混合砂砂浆后期强度增长较快，高于普通砂浆强度的增长率。

　　得出结论，在保持砂浆流动性（稠度）基本一致的条件下，用建筑垃圾再生砂配制的砂浆需水量比普通建筑砂浆高，随再生砂掺量的增加，砂浆用水量增大，但其保水性提高；用建筑垃圾再生砂代替天然砂配制中低强度砂浆，对其强度没有显著不利影响，掺量为30%左右时可获得良好的颗粒级配，强度提高；对于M5.0、M7.5级砂浆，所有掺量均能满足设计强度要求；建筑垃圾再生砂浆的后期强度增长率要高于普通砂浆强度增长率。

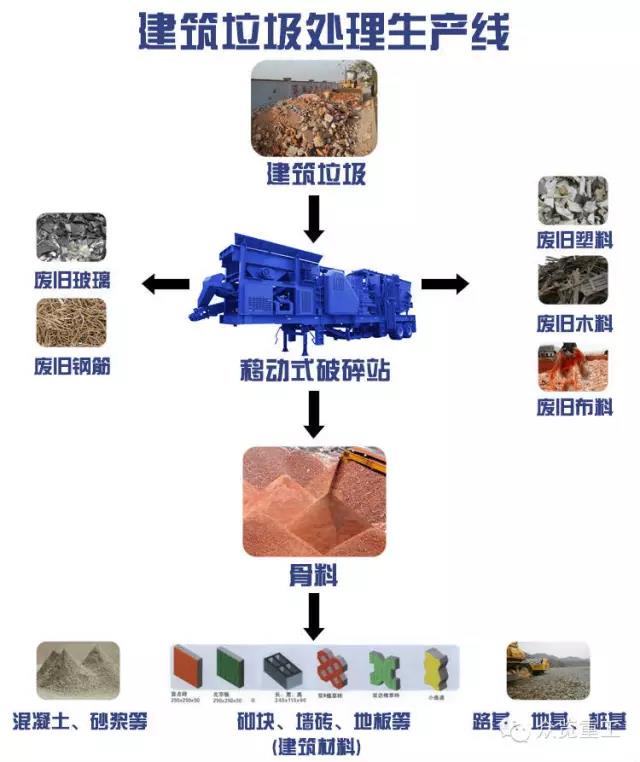

　　在整个实验过程中，众览重工建筑垃圾生产线起到不小的作用。这整套建筑垃圾生产线涵盖了振动给料机、颚破、反击式破碎机、圆锥破碎机、圆振动筛、除铁器等产品，建筑垃圾再生砂设备热销电话：15038385566

• 上一篇：【详解】常规的选矿流程
• 下一篇：没有了;
