对辊破碎机设备介绍

对辊破碎机是利用两组单独传动的辊轴，相对旋转产生的挤轧力和磨剪力来破碎物料。适用于在水泥、化工、电力、矿山、冶金、建材、耐火材料、煤矿等行业脆性块状物料的粗，中级破碎，其入料粒度大，出料粒度可调，可对抗压强度≤160MPa的物料进行破碎。特别是煤炭行业，使用本机破碎原煤，只要经过除铁、除杂、无须除矸、便可直接进行破碎，破碎出的物料，粒度均匀，过分碎率低 ，也适用于粘土，橡胶，树枝等。

对辊破碎机性能特点

1、具有筛分和破碎双重功能

2、两齿辊非等圆、非啮合、非等速运转

　该特点大大增加对矿料的剪切破碎效果，减少了目前国内外齿轮式破碎机存在的堵塞现象。

3、采用双重过载保护

　限矩型液力耦合器一方面吸收破碎时产生的冲击力使机器运行平稳，另一方面又对整机起到安全保护作用，一旦设备内部卡死或超载，液力耦合器就自动切断动力的传递，使电机空转，从而对电机和大、小齿辊起到保护作用；

　该机配备动颚缓冲装置，当齿辊因破碎力超载时会迫使压缩弹簧径向水平外移以增大齿辊与颚板之间的间隙，对齿辊和颚体同时起到保护作用。

4、结构合理，寿命长

    破碎辊齿采用特殊螺旋排列，既便于符合粒度要求的物料排出，又使齿辊同时受力的辊齿数量减少，有利于破碎大块物料。同时利用齿辊与衬板和颚体的双重作用实现对物料的破碎，减少轮齿工作量，提高破碎效率，延长整机使用时间。

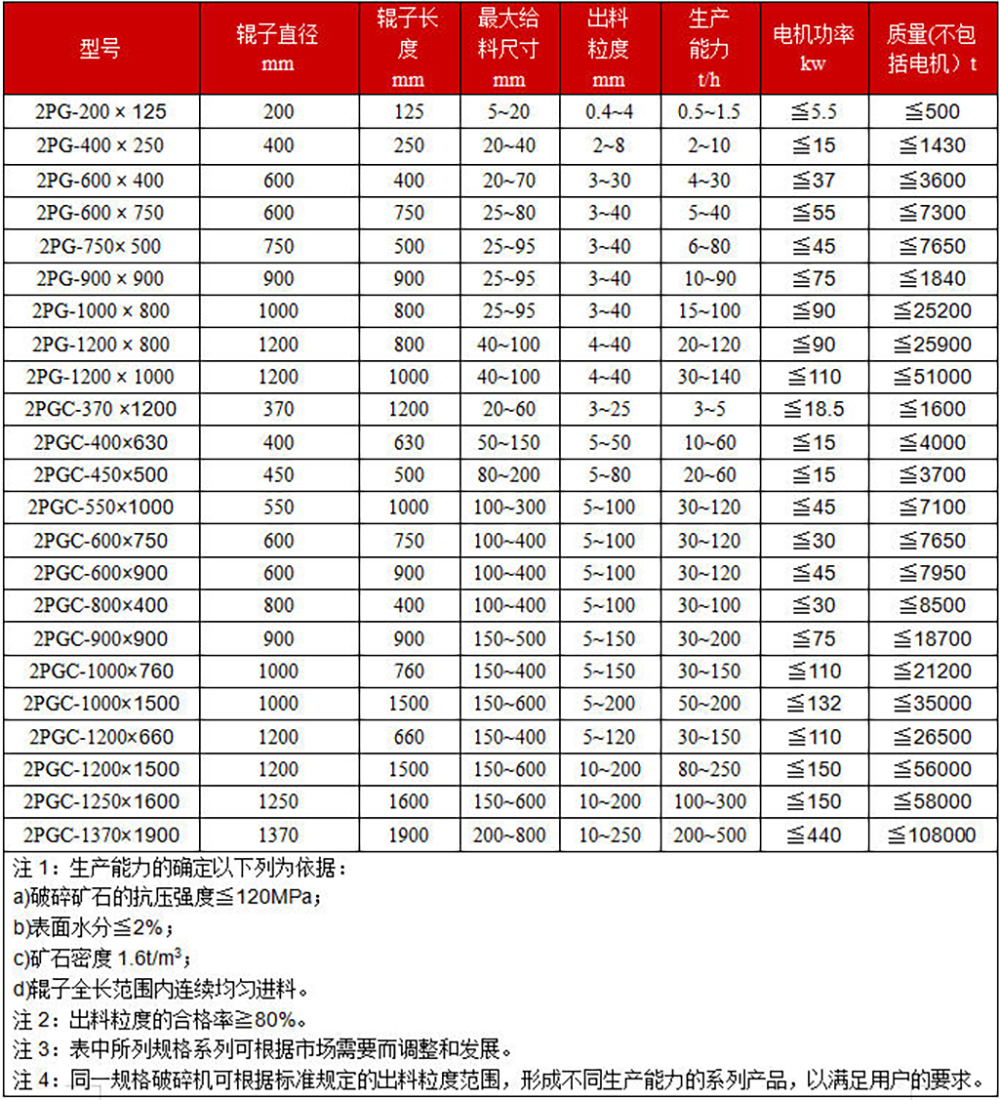

对辊破碎机技术参数

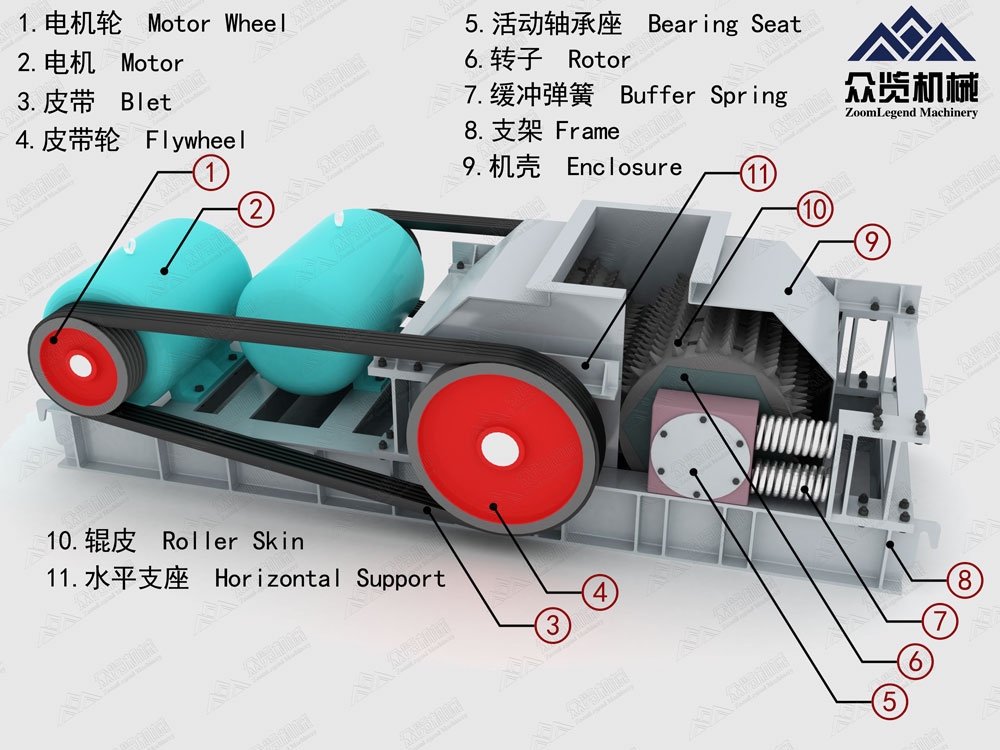

对辊破碎机结构组成与使用说明

对辊式破碎机切勿长期放在不通风容易生锈的场合，双辊式破碎机可安装在混凝土基础上，或安装在建筑物的楼板上。为了更好

地承受机器在工作时所产生不均匀力，在底架下安置木条，使整台机器与木条贴合，木条根数及一般断面可在对辊破碎机的布置图上找到，也可依据安装的具体情况来进行选择。

试车：

（1）检查各部件间相对位置，应符合图纸要求；

（2）对辊破碎机在装配后空运转4h；

（3）对辊破碎机在运转时V带轮、齿轮、辊子等旋转部件，都应平稳无振动，齿面辊子地不得与机体碰擦，制砂生产线、砂石生产线、机制砂生产线，不应有不正常响声；

（4）轴承温升不得超过30℃，***高温度不得超过70℃；

（5）空荷载试车合格后，进行带荷载试车，其试车时间可按系统要求进行。

对辊破碎机工作原理

两辊轮之间装有楔形或垫片调节装置，楔形装置的顶端装有调整螺栓，当调整螺栓将楔块向上拉起时，楔块将活动辊轮顶离 固定轮，即两辊轮间隙变大，出料粒度变大，当楔块向下时，活动辊轮在压紧弹簧的作用下两轮间隙变小，出料粒度变小。垫片装置是通过增减垫片的数量或厚薄来 调节出料粒度大小的，当增加垫片时两辊轮间隙变大，当减少垫片时两辊轮间隙变小，出料粒度变小。

驱动机构是由两个电动机，通过三角皮带传动到槽轮上拖动辊轮，按照相对方向运动旋转。在破碎物料时，物料从进料口通过辊轮，经碾压而破碎，破碎后的成品从底架下面排出。
