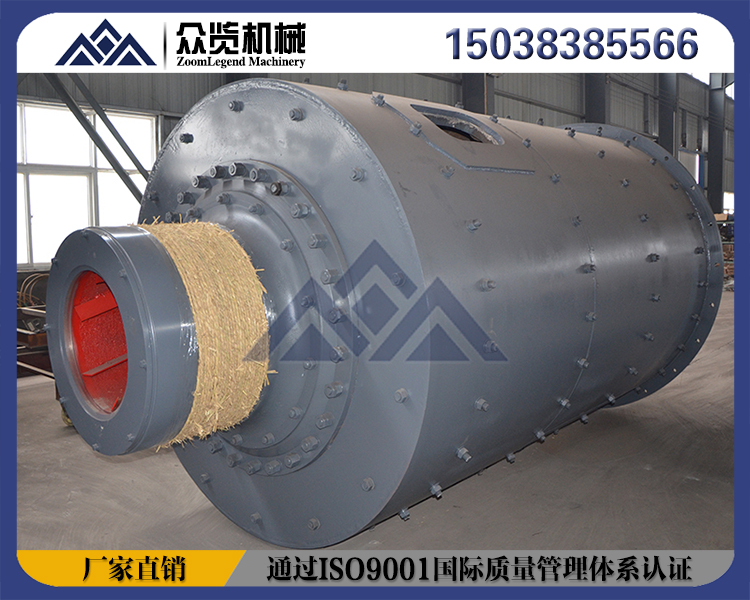

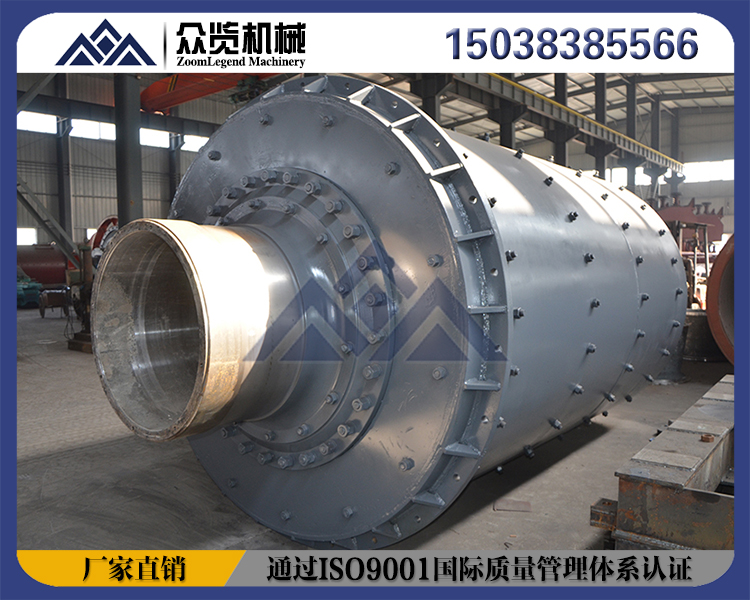

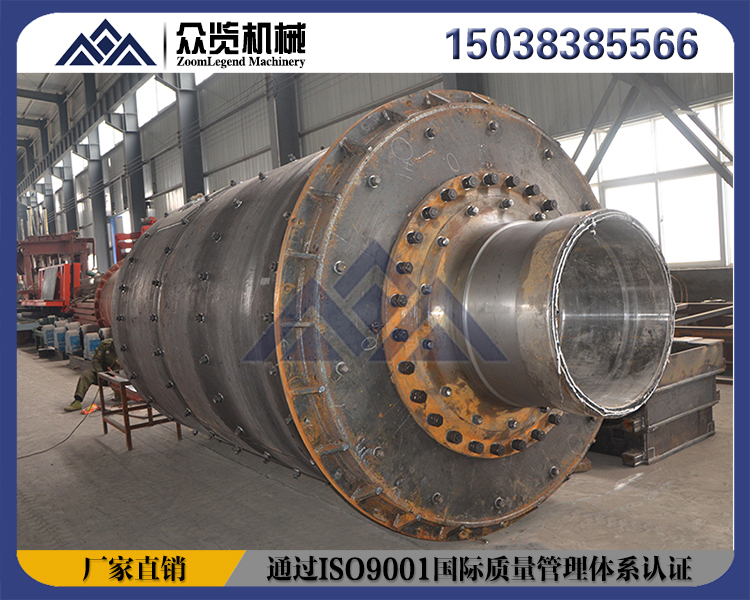

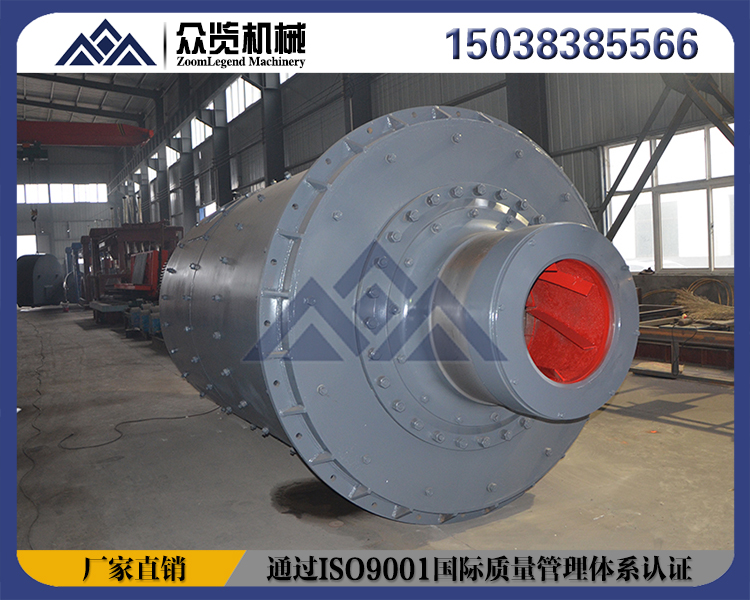

风扫煤磨机设备介绍

　　风扫煤磨又叫磨煤机，是用来粉磨兼烘干各种硬度煤炭的设备，主要用来粉磨粉煤灰、褐煤、煤炭、煤粉、煤矸石等原料。它主要由进料装置、主轴承、回转部分、传动装置、进出料装置、高压起动装置及润滑系统组成，广泛应用于水泥建材、火力发电、冶金工业、化学工业等，风扫煤磨结构合理，粉磨效率高，是煤粉制备的理想设备。

风扫煤磨机性能特点

　　1、风扫磨运行可靠，连续作业，生产能力大。

　　2、优化支撑系统，改善润滑结构，减小系统阻力。

　　3、降低单产功耗，节约20-30%的电力消耗。

　　4、合理分配钢球和筒体长度，增产15%-25%。

　　5、风扫煤磨机采用了新型材质衬板，增加耐磨性，延长衬板使用寿命，减少设备易损件更换次数。

　　6、进料装置采用斜进风的百叶窗式结构，增强了磨机的热交换能力，可以有效地防止煤磨进口的堵料现象。

　　7、采用先进控制系统，启动和传动平稳，获得较好使用效果和较高的经济效益。

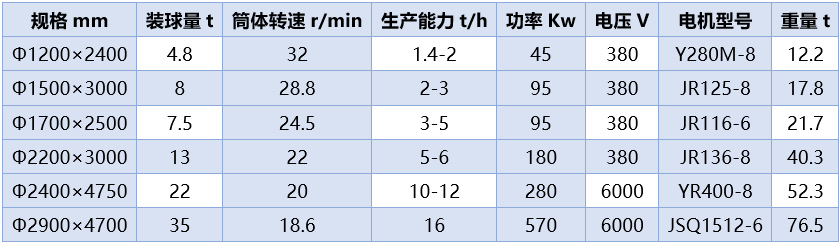

风扫煤磨机技术参数

风扫煤磨机结构组成与使用说明

　　风扫煤磨机为边缘传动，由电动机通过减速机及大小齿轮副带动磨机传动。磨煤机采用带有烘干仓的风扫式结构，使磨煤机对原煤的水分有较大的适应性，粉磨仓内依次采用阶梯衬板、双阶梯衬板、波纹衬板等组合式排列布置，提高了磨煤机的粉磨能力。进料装置采用斜进风的百叶窗式结构，增强了磨煤机的热交换能力，可以有效地防止煤磨进口的堵料现象。

风扫煤磨机工作原理

　　原煤由喂料设备进入到风扫煤磨的进料装置中，温度为300℃左右的热风也通过进风管进入进料装置，烘干仓内的扬料板将原煤扬起，使得原煤在此处进行强烈的热交换而得到烘干，烘干后的煤块通过设有扬料板的双层隔仓板进入粉磨仓。粉磨仓内装有研磨体（钢球），煤块在此仓内被粉碎、研磨成煤粉。在煤块被粉碎的同时，由专用的引风机经过风扫煤磨的出料装置将已粉碎的煤粉及气体一同带出磨机，较粗的颗粒会经过出料装置的返料螺旋返回到粉磨仓内进行再次粉磨。
