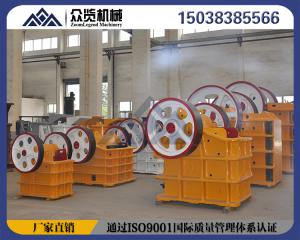

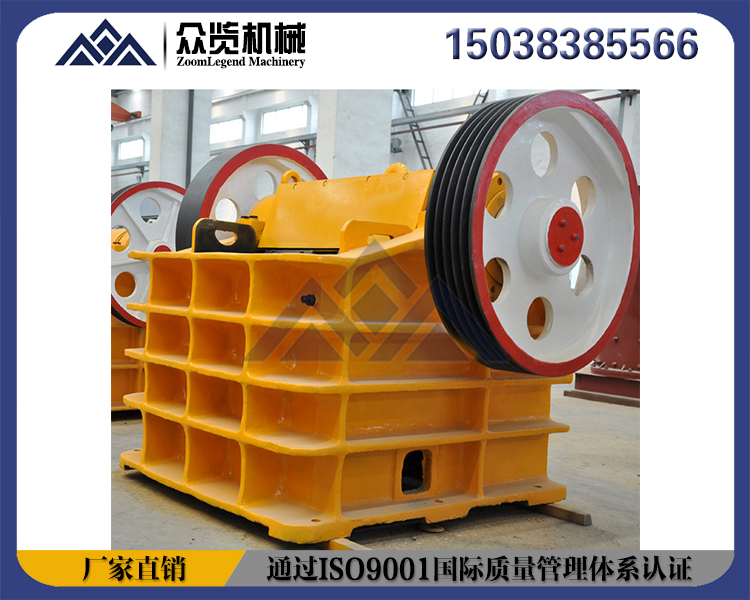

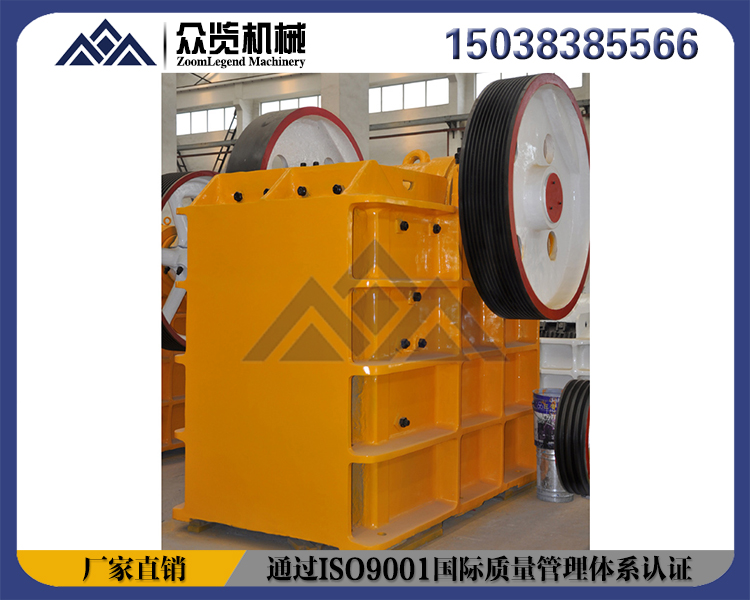

颚式破碎机设备介绍
颚式破碎机俗称颚破，又名老虎口。由动颚和静颚两块颚板组成破碎腔，模拟动物的两颚运动而完成物料破碎作业的破碎机。因其构造简单、坚固、工作可靠、维护和检修容易以及生产和建设费用比较少，因此，直到现在仍然广泛地应用在冶金、化工、建材、电力、交通等工业部门。
颚式破碎机主要用于对各种矿石与大块物料的中等粒度破碎，被广泛运用于矿山、冶炼、建材、公路、铁路、水利和化工等行业。可对石英石、青石、河卵石、鹅卵石、石灰石、铁矿石等石料进行加工破碎。被破碎物料的高抗压强度为320Mpa。
颚式破碎机性能特点
颚式破碎机采用先进的制造工艺，选用的制作材料耐磨，如：动颚总成采用高质量的铸钢件构成，重型偏心轴采用锻坯加工，使设备更加可靠，经久耐用。
设备采用有限元分析技术，整体铸钢轴承座保证与机架的完全配合，大大增强了轴承座的径向强度，使设备具有更高的强度。
颚式破碎腔采用对称形结构，深腔破碎，排料口采用楔块调整装置，该装置比老式的垫片调整更简单、安全和快捷。
所有该系列颚式破碎机都装有较其它同样规格破碎机更大更耐用的偏心轴轴承，其更高的承载能力和有效的迷宫密封使轴承使用寿命大大地延长。

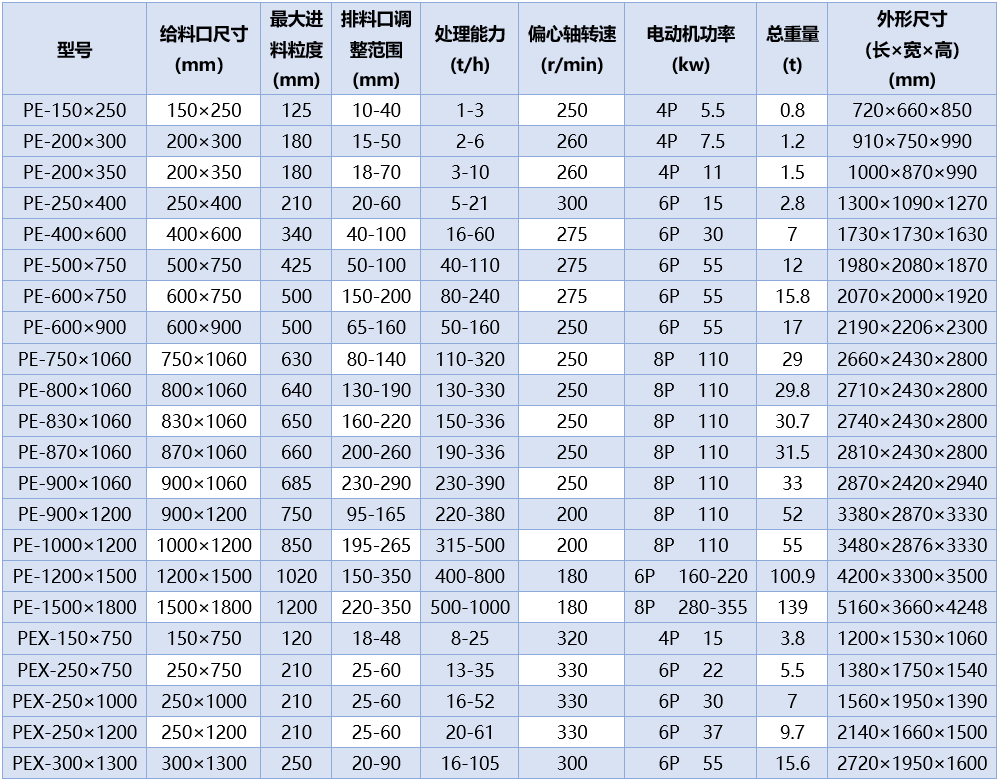

颚式破碎机技术参数
颚式破碎机结构组成与使用说明

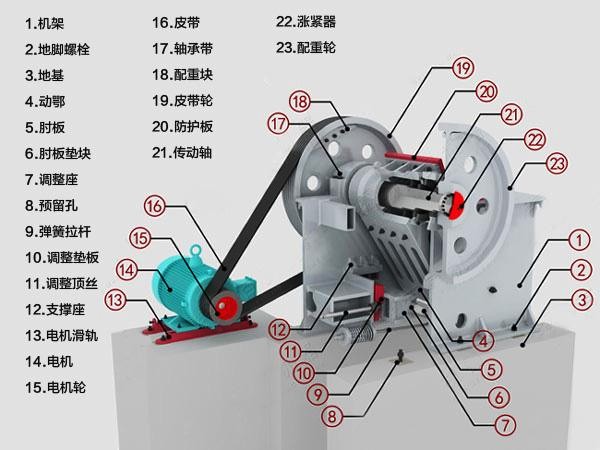

PE颚式破碎机结构由机架、工作机构、传动机构、调节装置、保险装置和润滑系统等部分组成。
1、机架
2、工作结构
由固定颚和动颚组成。两颚板上均有锰钢制成的衬板，衬板用螺栓和楔固定在颚板上，衬板表面均有纵向波纹，而且凹凸相对。目前国内颚式破碎机的衬板齿形多为三角形和梯形两种。
3、传动装置
主要由带轮、偏心轴、连杆和前后推力板组成，偏心轴支承在机架侧壁上的主轴承中，连杆的上部安装在偏心轴的偏心位置上。
4、调节装置
常用的排料口调节装置有三种：垫板调节装置、斜铁调节装置和液压调节装置。
5、保险装置
保险装置的设置是为了防治破碎机意外损坏，常用的有几种形式：
①、推力板兼做保险装置。
②、过载保护传力臂。
③、液压连杆作保险装置。
④、液压摩擦离合器
6、润滑系统
小型颚式破碎机一般用滚动轴承，大中型颚式破碎机一般用巴氏合金轴瓦的滑动轴承，通常主轴承和连杆头轴瓦过热时用循环水冷却，破碎机摩擦部位要用稀油或干油润滑。
颚式破碎机工作原理
颚式破碎机工作方式为曲动挤压型，工作原理是：电动机驱动皮带和皮带轮，通过偏心轴使动颚上下运动，当动颚上升时，肘板与动颚间夹角变大，从而推动动颚板向固定颚板接近，与次同时，物料被压碎或劈碎，达到破碎的目的；当动颚下行时，肘板与动颚夹角变小，动颚板在拉杆、弹簧的作用下，离开固定颚板，此时已破碎物料从破碎腔下口排出。随着电动机连续转动而破碎机动颚作周期运动压碎和排泄物料，实现批量生产。
