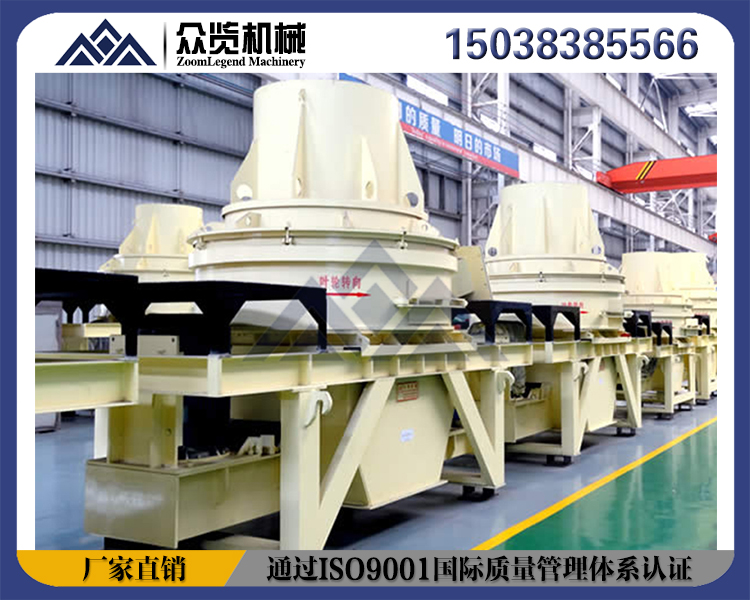

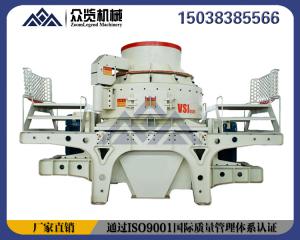

VSI制砂机设备介绍
VSI制砂机又称***立轴冲击式破碎机，是我公司引进德国先进技术的基础上，结合国内制砂生产方面的实际情况，经历数次技术改进之后研制出的具有先进水平的***制砂设备。VSI制砂机与国内同类产品相比，产量更高，产品粒形好，使用成本低。该机专为高速公路、高速铁路、高层建筑、市政、水电大坝建设、混凝土搅拌站提供优质砂石骨料，是人工制砂和石料整形领域的必选设备。
VSI制砂机性能特点
高能低耗
石料在VSI制砂机中被击打、加速、撞击、反弹、摩擦，使矿石沿节理等脆弱面被破碎，并直到达到所设定的物料规格，因此VSI制砂机是一种先进的高能低耗的制砂设备。
制砂成品粒形好
VSI制砂机具有选择性破碎的特点，破碎效率高，能量消耗少。且其破碎产品粒度均匀、粒形自然、物料坚固稳定，因此常被应用于对砂石料有严格要求的建筑、工程领域。
制砂成品优于天然砂
VSI制砂机具有整形功能，其破碎后的产品呈立方状，针片状含量极低，制砂的粒型和级配均可以调整和改进，因而被广泛应用于骨料整形、人工制砂及高等级公路骨料生产。
成本投资少
VSI制砂机运行可靠、操作方便、***节能，不仅满足了建筑用砂质量的要求，也弥补了制砂行业的技术缺陷，并且可以根据不同的工艺要求，对各种型号的设备进行组合，满足客户的不同工艺要求，制砂成本投入少。

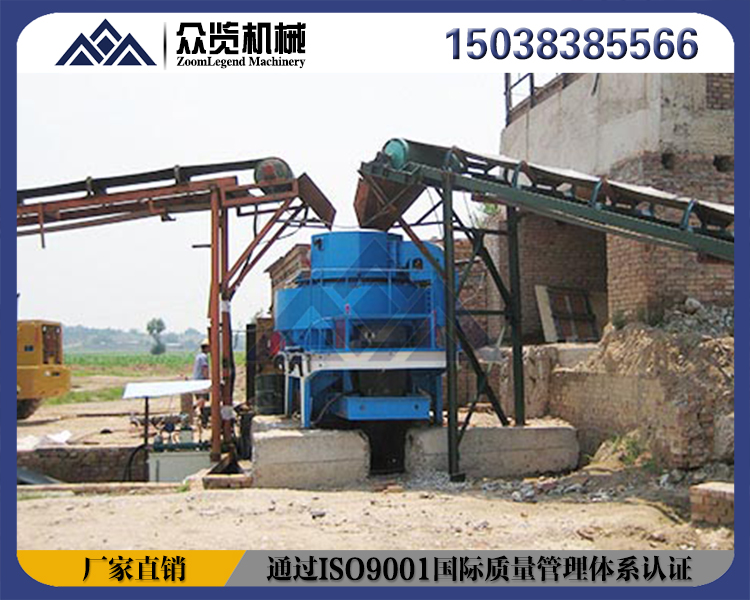

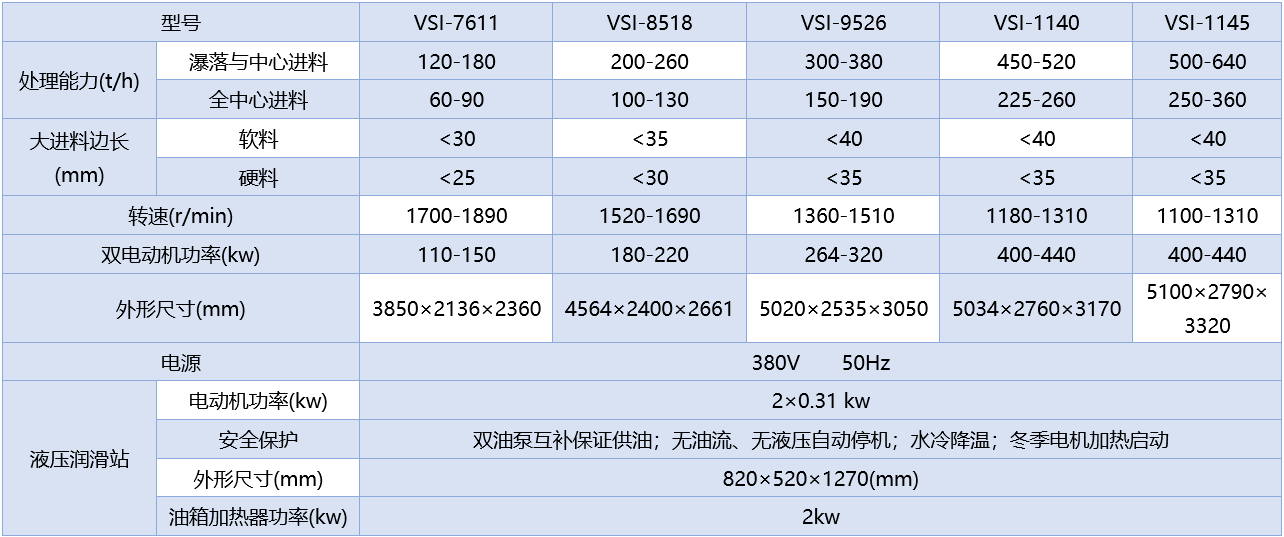

VSI制砂机技术参数

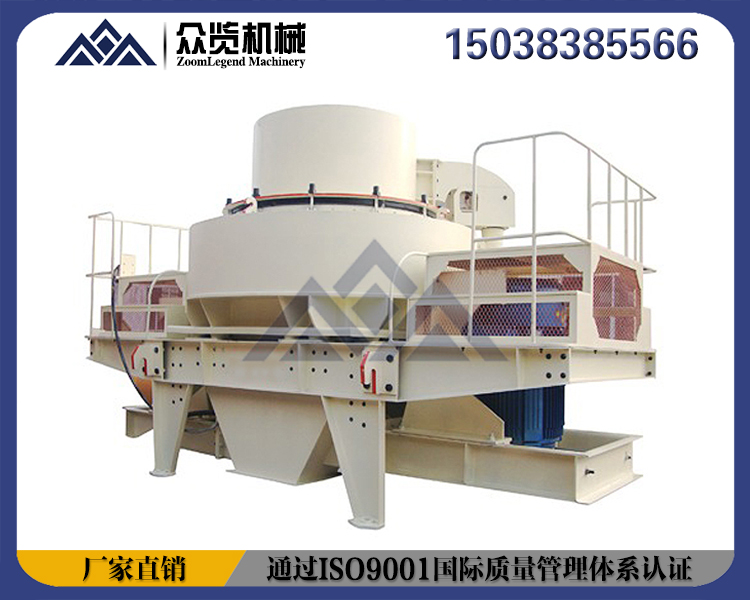

VSI制砂机结构组成与使用说明
由进料斗、分料器、涡动破碎腔、叶轮、主轴总成、底座、传动装置及支架，润滑系统等九部分组成。下面就这九个部分作一详细介绍。
1.制砂设备进料斗
进料斗的结构为一倒立的棱台体（或圆筒体），进料口设置耐磨环，从给料设备的来料经给料斗进入 破碎机。
2.制砂设备分料器
分料器安装在涡动破碎腔的上部,分料器的作用就是将从给料斗来料进行分流,使一部分物料经由中心入料管直接进入叶轮被逐渐加速到较高速度抛射出去，使另一部分物料从中心入料管的外侧，旁路进入涡动破碎腔内叶轮的外侧，被从叶轮抛射出来的高速度物料冲击破碎，不增加功率消耗，增大生产能力，提高破碎效率。
3.制砂设备涡动破碎腔
涡动破碎腔的结构形状为上、下两段圆柱体组成的环形空间，叶轮在涡动破碎腔内高速旋转，涡动破碎腔内也能驻留 物料，形成物料衬层，物料的破碎过程发生在涡动破碎腔内，由物料衬层将破碎作用涡动破碎腔壁隔开，使破碎作用于物料之间，起到耐磨自衬的作用。观察孔是观察叶轮流道发射口处耐磨块的磨损情况及涡动破碎腔顶部衬板的磨损情况，破碎机工作时将观察孔密封关严。分料器固定在涡动破碎腔的上部圆柱段。叶轮高速旋转产生气流，在涡动破碎腔内通过分料器、叶轮形成内部自循环系统。
4.制砂设备叶轮
叶轮结构由特殊材料制作的一空心圆柱体，安装在主轴总成上端轴头上，用圆锥套和键联接传递钮距，高速旋转，叶轮是hx立式冲击破碎机的关键元件。物料由叶轮上部分料器的中心入料管进入叶轮的中心。由叶轮中心的布料锥体将物料均匀的分配到叶轮的各个发射流道，在发射流道出口，安装有特殊材料制成的耐磨块，可以更换。叶轮将物料加速到60-75m/s速度抛射出去，冲击到涡动破碎腔内的物料衬层，进行强烈的自粉碎，在锥帽和耐磨块之间装有上、下流道板，保护叶轮不受磨损。
5.制砂设备主轴总成
主轴总成安装在底座上，用以传递电动机经由三角皮带传来的动力及支撑叶轮旋转运动。主轴总成由轴承座、主轴、轴承等组成。
6.制砂设备底座
涡动破碎腔、主轴总成、电动机、传动装置均安装在底坐上，底座结构形状，中部为四棱柱空间，四棱柱空间的中心，用于安装主轴总成，两侧形成排料通道。双电动机安装在底座纵向两端，底座可安装在支架上，也可直接安装在基础上。
7.制砂设备传动装置
采用单电机或双电机驱动的皮带传动机构(75kw以上,为双电机传动),双电机驱动两台电动机分别安装在主轴总成两侧,两电机皮带轮用皮带与主轴皮带轮相连,使主轴两侧受力平衡,不产生附加力矩。
8.制砂设备支架
根据破碎机工作场所不同--露天作业或室内作业，可以考虑配置支架或不配置支架。
9.制砂设备润滑系统
采用美孚车用润滑脂集中润滑，润滑部位为主轴总成上部轴承和下部轴承两处，为使注油方便，用油管引到机器外侧，用于油泵定期加油。
VSI制砂机工作原理
全中心进料：物料落入制沙机进料斗，经中心进料孔进入高速旋转的甩轮，在甩轮内被迅速加速，其加速度可达数十倍重力加速度，然后高速从甩轮内抛出，首先与反弹后自由下落的另一部分物料进行撞击，然后一起冲击到物料衬层（石打石）或反击块（石打铁）上，被反弹斜向上冲击到涡流腔的顶部，又改变其运动方向，偏转向下运动，又与从叶轮流道发射出来的物料撞击形成连续的物料幕。这样，一块物料在涡流破碎腔内受到两次或多次几率撞击、摩擦和研磨破碎作用，被破碎的物料由下部排料口排出。
中心进料伴随环形瀑落进料：物料落入制沙机进料斗，在经环形孔落下，被分料板分成两股料，一股经分料盘进入高速旋转的甩轮，另一股从分料盘四周落下。进入甩轮的物料，在甩轮内被迅速加速，其加速度可达数十倍重力加速度，然后高速从甩轮内抛出，首先同由分料器四周自由落体的另一部分物料冲击破碎，然后一起冲击到涡流腔内涡流衬层上，被物料衬层反弹，斜向上冲击到涡流腔的顶部，又改变其运动方向，偏转向下运动，又与从叶轮流道发射出来的物料撞击形成连续的物料幕。这样，一块物料在涡流破碎腔内受到两次或多次几率撞击、摩擦和研磨破碎作用，被破碎的物料由下部排料口排出。
