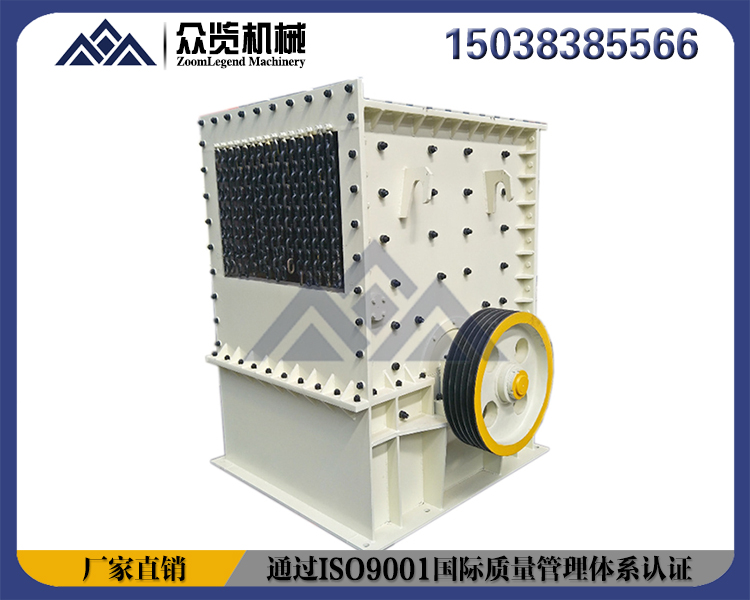

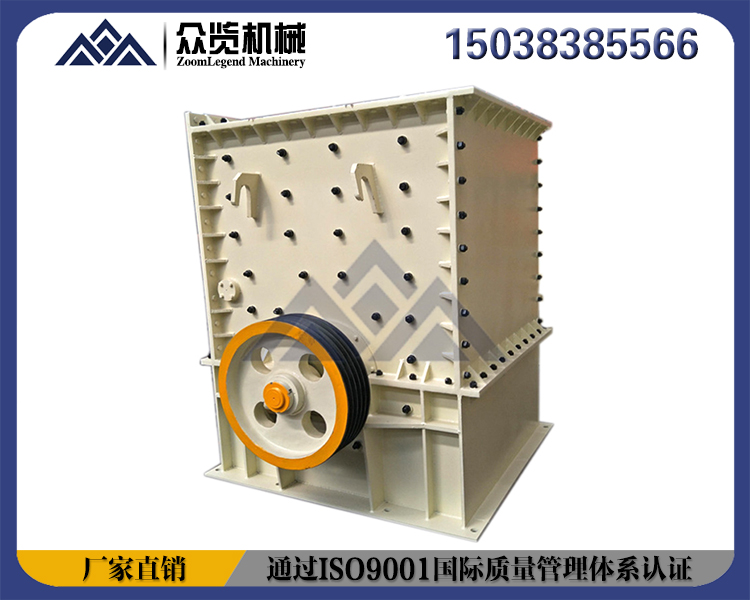

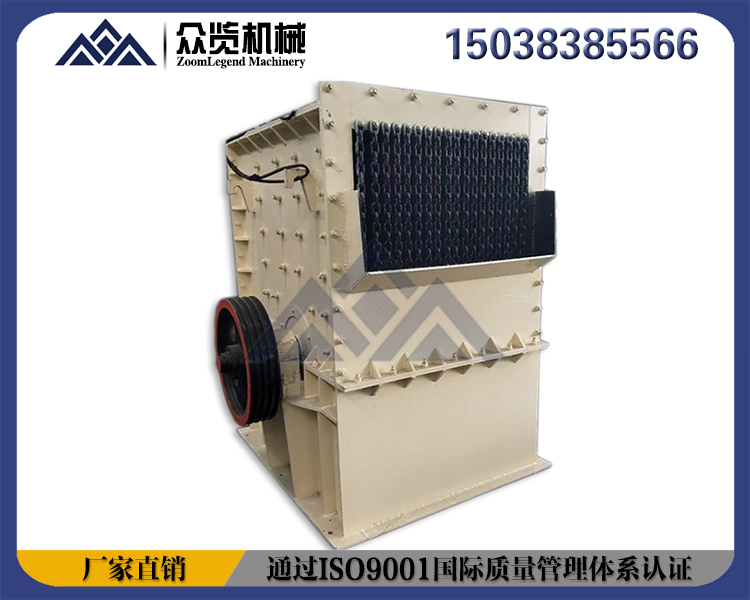

箱式破碎机设备介绍

　　箱式破碎机也称箱式重锤破碎机，方箱破碎机，是吸收国内外先进技术，综合普通重锤式破碎机、反击式破碎机、立轴重锤式破碎机及各种用锤头(板锤)对石料进行打击破碎的机械原理上，经过优化设计后，制造生产出的新一代破碎机械产品，该破碎机改变了以篦条控制出料颗粒大小的方法，减少了锤头在破碎腔内的磨损，使锤头的寿命提高4-6倍，每付锤头可破碎石料3-4万吨，实现了破碎技术的重大突破，真正达到了事半功倍的效果。

　　该设备转子转速高、锤头转动惯量大，充分体现了以大破小、以重碎轻的优势，破碎比大，一次破碎到位，从而取代传统的二段或者三段破碎。该设备具有***、节能、破碎比大、进料粒度大、出料粒度均匀、过粉碎现象少、结构紧凑、维护和更换易损件方便等特点。其抗压强度不超过200兆帕的石灰石、岩 石、石膏、煤矸石等物料的破碎，该产品主要可广泛用于各种采石场、石料生产线、制沙生产线、选矿破碎设备使用。

箱式破碎机性能特点

　　1、箱式破碎机粗、中碎一步到位，工艺流程简化。

　　2、箱式破碎机机箱可翻转， 锤轴安装可调，检修更方便。

　　3、箱破抗冲击、抗磨损、 产量高、配套功率小、能耗低、易损件少、性能稳定。

　　4、进料粒度大、破碎比大、出料均匀、成品率高，颗粒状产品占85%左右，完全符合使用要求。

　　5、箱式破碎机采用高耐磨材料锤头（每付锤头可破碎石料3-4万吨，）、篦板及反击板、锤头使用寿命长，产品粒度可控，颗粒形状好。

箱式破碎机技术参数

箱式破碎机结构组成与使用说明

　　主要由：箱体、蓖条、转子、锤头（板锤）、破碎板、衬板等组成，机架部分为三分体结构，只须打开破碎机后部机壳，即可进行更换板锤、破碎板、衬板等检修维护作业。箱式破碎机零部件的互换性强，易损件品种少，便于备件的采购和管理。液压开启装置用于机壳的启闭，可以有效地降低维护劳动强度，提高维护工作效率，缩短维护工作时间。箱式破碎机的监测系统可以对破碎机的运行状况进行随时监测，监测信号可以与主控制系统联锁，保证机器的安全、可靠运行。箱式破碎机的驱动系统采用电动机+机械联轴器+V型皮带+破碎机的方式，能有效改善电机启动性能，使电机能平稳启动运行。皮带传动方式可起到双重的过载保护的功能，驱动系统所要求的电机功率低，大大降低运行成本。此驱动方案是经济实用、性能优良、安全可靠的驱动方案。

箱式破碎机工作原理

　　方箱破碎机工作时石料由机器上部直落入高速旋转的转盘，在高速离心力的作用下，产生高速度的撞击与高密度的粉碎，石料在经过箱式破碎机锤头互相打击后，又会在转盘和机壳之间形成涡流运动而造成多次的互相打击、摩擦、粉碎、直到粉碎成所要求的粒度。
