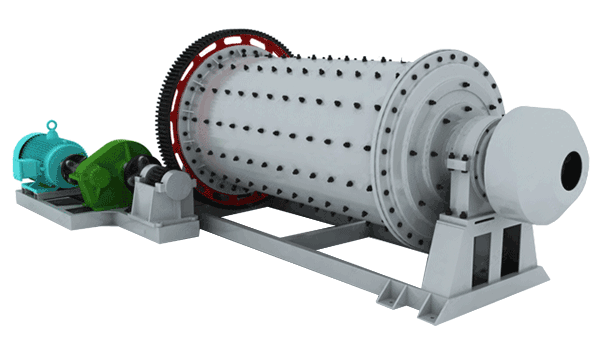

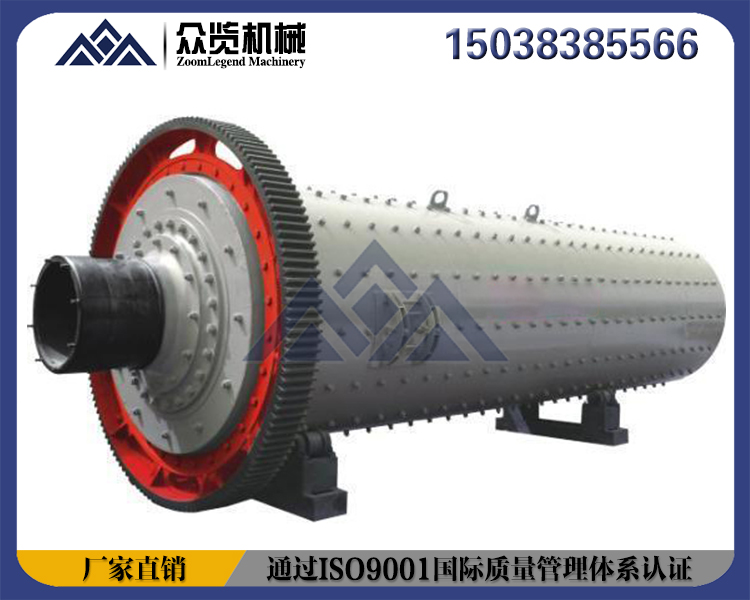

选矿球磨机设备介绍

　　选矿球磨机一般应用在选矿行业，所处理的物料包括铁矿、铜矿、钼矿以及各种有色金属矿，它的核心功能就是对物料进行研磨加工，当代许多物料由于纯度不高进而导致综合利用率下降，所以就是对其进行提纯加工，而完成该工艺所要用到的主要设备就是选矿球磨机。

　　选矿生产中一般采用湿法磨矿，目前选矿厂采用较普遍的选矿球磨机是格子型球磨机和溢流型球磨机两大类，格子型球磨机多用于两段磨矿中的一段或要求排矿较粗场合；溢流型球磨机具有构造相对简单-无格子栅,磨矿细度高,装球相对较少等优点，广泛用于二段细磨或要求产品相对较细的场合。

选矿球磨机性能特点

　　1、选矿球磨机采用滚动轴承代替滑动轴承，可节电30%以上；

　　2、选矿球磨机的筒体采用自动焊、超声波检测、大型***机床一次装卡加工等措施，确保了精度和质量；

　　3、选矿球磨机的出料端增加了强制排矿装置，处理能力提高40%；

　　4、选矿球磨机采用稀土材料及新型结构衬板，调整了磨机转速，优化了齿轮设计，从而增加了磨机运转的平稳性和使用寿命；

　　5、选矿球磨机在出厂前进行整机安装调试，使现场安装简单方便。

　　设备的回转大齿轮采用铸件滚齿轮加工，筒体内镶有耐磨衬板，具有良好的耐磨性。

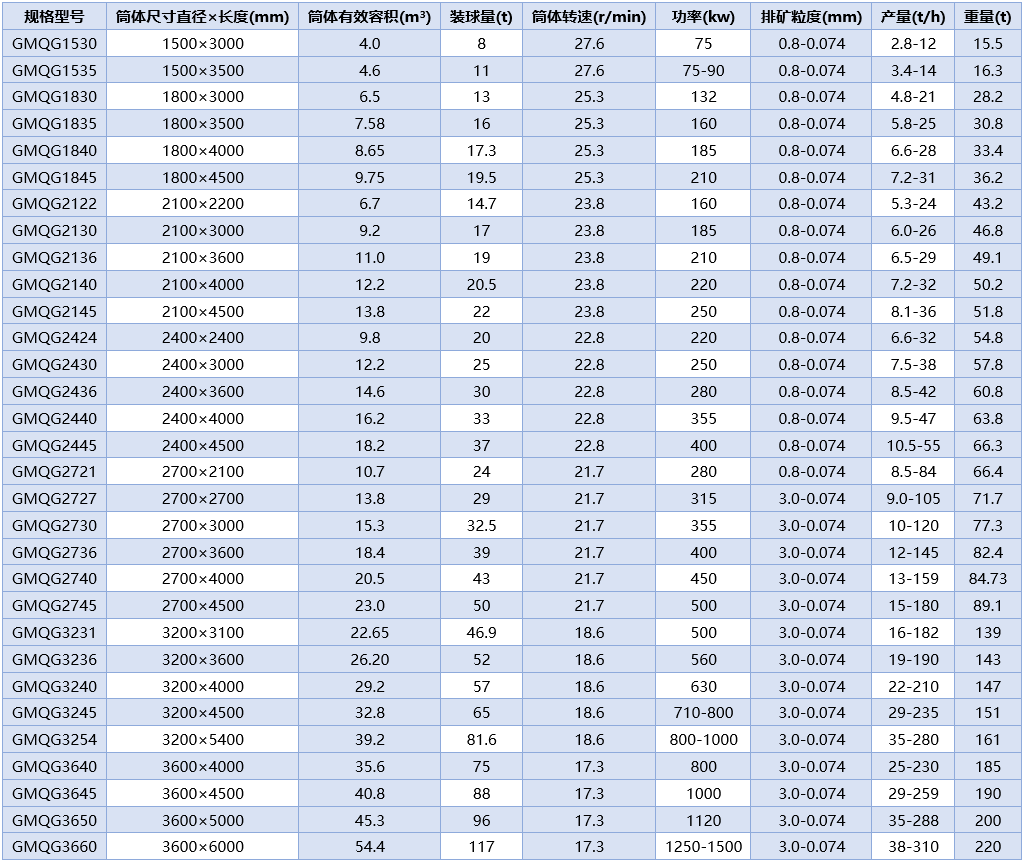

选矿球磨机技术参数

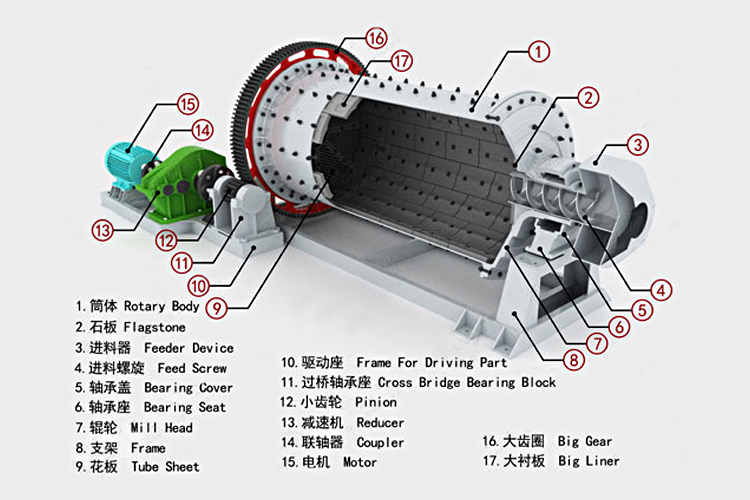

选矿球磨机结构组成与使用说明

　　选矿球磨机主要由进料部、主轴承、筒体部、传动部（大小齿轮装置）、出料部（圆筒筛）、基础部、主电机、液力耦合器、慢速传动装置、联轴器、顶起装置及润滑、电控等部分组成。

　　1、筒体部：筒体部是球磨机的主要部件，由两端的端盖和中间的筒体组成。为防止端盖和筒体的过快磨损，内部装有衬板，筒体衬板铸成阶梯形断面，端部衬板有提升条，衬板用螺栓固定。

　　2、主轴承：采用动静压滑动轴承。其为一种既有动压润滑又有静压浮升作用的轴承，在磨机启动前及停磨时，向轴承内供高压油，此时静压起作用。

　　3、传动部：传动部包括大齿轮、小齿轮轴组（龆轮装置）、齿轮罩等部件。大小齿轮均采用合金钢制造，采用直齿传动，易调整，工作平稳、冲击小、寿命长。

　　4、地基部：地基部标出各部件地脚螺栓的相对位置、基面标高、各部分的负荷。包括球磨机地脚螺栓及相关的埋设件。

　　5、慢速传动装置：慢速传动装置由电机、行星减速机等组成，自带安装底板。该装置用于磨机检修及更换衬板用，当停机超过4小时时，筒体内的物料有可能结块，在再次启动磨机前用慢速传动装置盘车，达到松动物料的目的。

　　6、顶起装置：顶起装置由手动螺旋千斤顶和托架等组成。

选矿球磨机工作原理

　　物料由进料端空心轴装入筒体内，当筒体转动时候，研磨体由于惯性和离心力作用，摩擦力的作用，使它附近筒体衬板上被筒体带走，当被带到一定的高度时候，由于其本身的重力作用而被抛落，下落的研磨体像抛射体一样将筒体内的物料给击碎。石英石物料由进料装置经入料中空轴螺旋均匀地进入磨机一仓，该仓内有阶梯衬板或波纹衬板，内装不同规格钢球，筒体转动产生离心力将钢球带到一定高度后落下，对物料产生重击和研磨作用。物料在一仓达到粗磨后，经单层隔仓板进入第二仓，该仓内镶有平衬板，内有钢球，将物料进一步研磨。
